LED主要器件之LED顯示控制系統

文章出處：cqbbjk.com作者：上海三思發表時間：2018-05-26

LED顯示控制系統主要包括：V3發送盒（發送卡，Sender），V3接收盒（接收卡，Receiver），V3掃描板（Scan board），V3架構，視頻處理器，視頻拼接器。

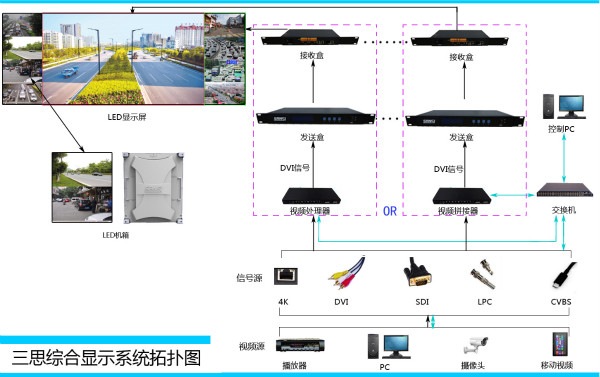

LED顯示控制系統

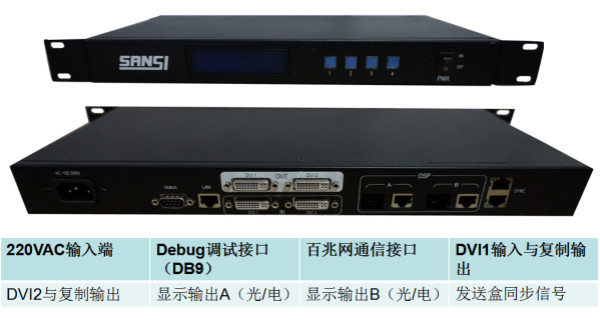

V3發送盒（發送卡，Sender）



接收來自DVI的視頻信號，將視頻信號內的某個固定區域（顯示屏的顯示區域）的數據抓取下來，將其轉換成顯示屏能夠識別的信號（網絡/光纖信號）發送給顯示屏。



V3發送盒

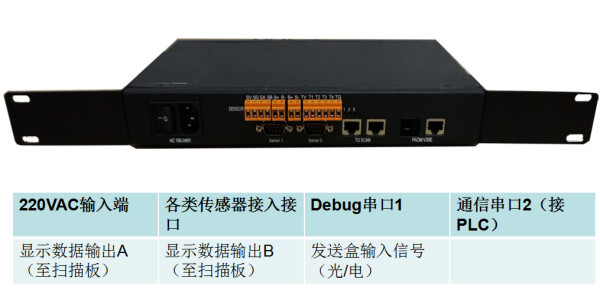

V3接收盒（接收卡，Receiver）



接收來自V3發送盒的網絡/光纖信號，將該信號變成網絡雙路備份信號發送給顯示屏各個箱體。同時，接收盒具備多種外部傳感器接入口。



V3接收盒

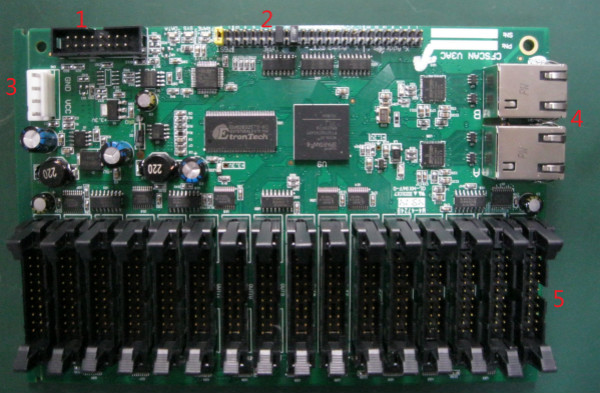

V3掃描板（Scan board）



接收來自發送盒或者接收盒的網絡數字信號，將該信號變成LED顯示模塊能夠識別的信號，發送給各個LED顯示模塊。



V3掃描板

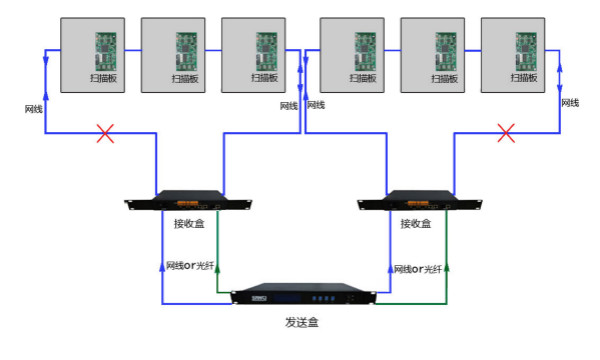

V3架構



發送盒必須有

接收盒可選

箱體掃描板必須有



V3架構

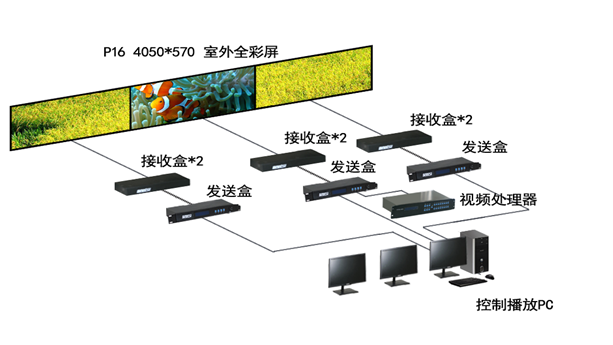

視頻處理器



將來自外部（例如藍光DVD、電腦、高清播放盒、攝像機等）的圖像信號轉化為LED顯示屏所能接受的DVI信號。

外部信號接口有：CV，Svideo，YCbCr，YPbPr，SDI，VGA等

視頻處理器的輸出分辨率一般為：1920x1080（2048x1152）

視頻處理器實現2個畫面的疊加（畫中畫）



視頻處理器

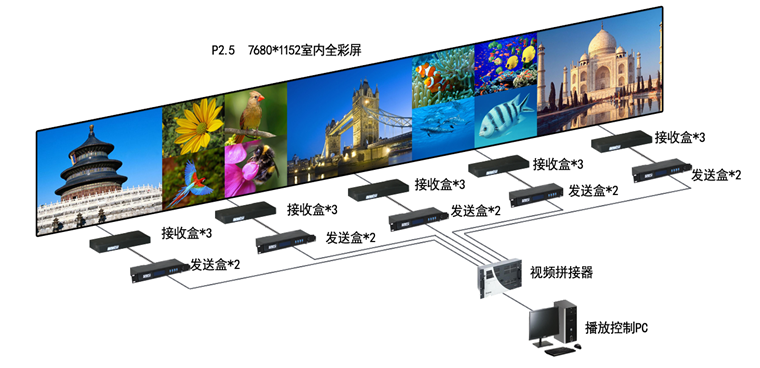

視頻拼接器



支持多種視頻源的同時接入，實現多個物理輸出組合成一個分辨率疊加后的超高分辨率顯示輸出，使屏幕墻構成一個超高分辨率，超大顯示尺寸的邏輯顯示屏，完成多個信號源同時在屏幕墻上的開窗、移動、縮放等各種方式的顯示功能。



視頻拼接器
